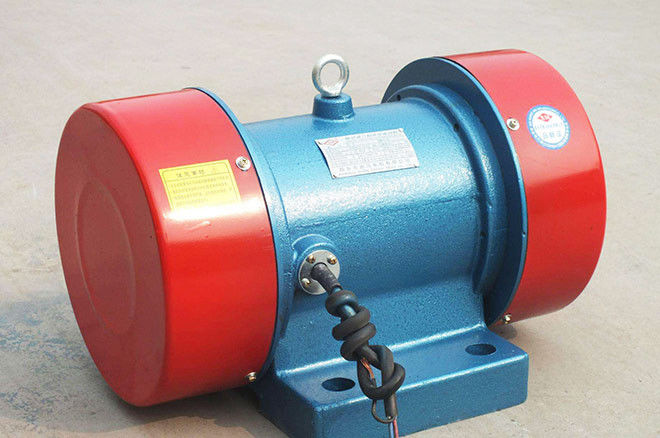

Moteur vibrant

Comment cela fonctionne

L'axe de sortie de chaque extrémité du moteur vibrant a un bloc excentrique fixe et un bloc excentrique réglable. L'ajustement de l'angle entre le bloc excentrique réglable et le bloc excentrique fixe peut changer l'importance de la force passionnante. L'angle entre le bloc excentrique réglable et le bloc excentrique fixe est de 0 degrés quand la livraison, et la force passionnante actuellement est la force passionnante évaluée du moteur F. de vibration.
Prêtez l'attention particulière, en ajustant la force passionnante, ajustez le bloc excentrique réglable sur l'axe de sortie aux deux extrémités du moteur de vibration sur la même direction dans la même direction.
Ajustement d'exciter des étapes de force :
1. enlevez le dispositif de couverture.
2. détachez le bloc excentrique extérieur et serrez le boulon.
3. Les deux côtés du bloc excentrique devraient être tournés dans la même direction de sorte que la ligne d'alignement sur l'axe aligne avec la valeur de force d'excitation sur le bloc excentrique sur la valeur exigée de force d'excitation, et vérifient si les deux extrémités ont le même angle.



La force et la puissance vibrantes sont assorties correctement, la force de vibration est grande, le poids du corps est légère, le volume est petite, le bruit mécanique est basse.

Puisque le moteur vibrant est un type fort vibration de résistance au lieu de résonance, il a une amplitude stable.

La plage de fréquence de vibration est étendue. La fréquence de vibration de l'excitateur électromagnétique est fixée, généralement égal au nombre de fins d'activités par minute de puissance, et la fréquence de vibration du moteur vibrant peut être ajustée dans un éventail en ajustant la vitesse de rotation, la fréquence de vibration et l'amplitude peut être arbitrairement choisie selon différents itinéraires complets.

Quand l'influence de la fluctuation d'alimentation d'énergie est petite, l'excitateur électromagnétique cause un grand changement de la force d'excitation due au changement de tension, mais dans le moteur vibrant, ce changement est très petit.

la combinaison de Multi-machine, peut réaliser l'auto-synchronisation pour accomplir différentes conditions de processus.

La direction de la force passionnante peut être changée selon la méthode d'installation de moteur vibrant.

La force et l'amplitude d'excitation peuvent être ajustées steplessly seulement en ajustant l'angle du bloc excentrique.

L'entretien est simple. Puisque le ressort n'est pas utilisé comme le type électromagnétique, on peut éliminer des travaux d'entretien tels que l'ajustement de dégagement et l'ajustement de poids, et seulement les incidences doivent être réparées régulièrement.

Caractéristiques complètes pour répondre aux besoins de divers types de travail de machines de vibration.

Type	Vitesse (T/MN)	MCF (n)	Puissance (kilowatt)	Ampère actuel	Poids (kilogramme)		Dimension (millimètres)
						FG		B	C	D	E	F	Фg	H	J	K	M	N	Cheville d'attelage
XV 0.7-2	2870	700	0,15	0,38	12		130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0,15	0,38	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0,25	0,58	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0,40	1,01	27		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0,75	1,76	45		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1,10	2,30	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1,50	3,59	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1,80	4,24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2,00	4,92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0,15	0,30	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0,15	0,32	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0,25	0,65	36		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0,40	1,14	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0,55	1,50	52		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0,75	1,91	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1,10	2,60	78		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1,50	3,72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2,00	4,69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2,20	5,06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2,50	6,25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4,00	10,14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8,00	19,40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10,00	24,16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10,00	24,16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0,25	0,70	38		150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0,40	1,23	53		170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0,55	1,68	60		170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0,75	2,11	74		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1,10	3,03	82		200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1,50	3,77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2,20	5,47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3,00	7,20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3,70	9,28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5,50	13,31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7,50	17,93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8,50	19,76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9,50	21,70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12,00	27,37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
